Popis
Využitie

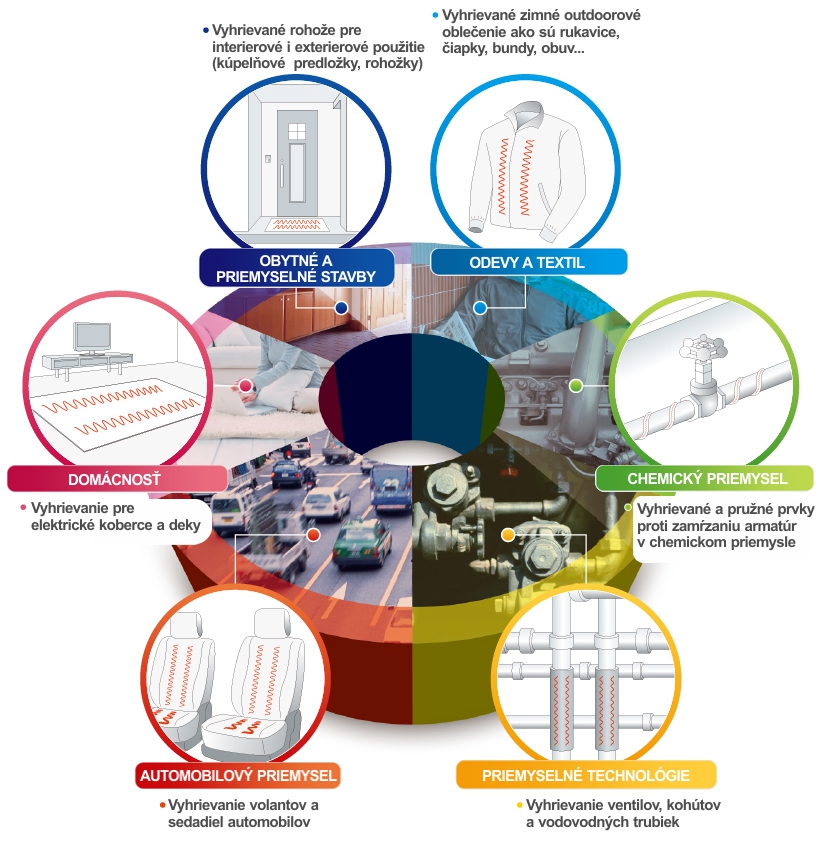

Špeciálne vyšívacie stroje určené na ploché vyšívanie pre sériovú i malosériovú výrobu. Tento model jednoúčelového stroja je navrhnutý na prišívanie odporového káblu. V praxi sa stroj používa pre špeciálnu výrobu, predovšetkým na výrobu vyhrievaných sedadiel v automobilovém priemysle, na výrobu textílií s elektrickým výhrevom a radu ďalších. Stroj prišíva kábel skladaním kinematiky ihly šijúcou klasickým viazaným stehom a rotáciou bubienku s prídavným materiálom (odporový kábel) okolo osi ihly. Stroj môže byť vyrobený s radou modifikácií vrátane automatického podávania metráže (AFC), prípadne s automatickým podávačom vodiča z veľkých návinov.
Štandardné vybavenie
Automatický odstrih nite, detekcia pretrhu nite, štandardné chapače , bordurový rám s klipsy.
Funkcie
Sériová i kusová výroba
Stroj sa vyrába od jednohlavového až po stroje s počtom hláv 24.
Presnosť
Každá vyšívacia hlava je elektronicky riadená s presným podávaním káblu v smere prišívania. Rozstupy jednotlivých stehov môžu byť jednoducho nastavené v závislosti na type a priemere káblu, který je prišívaný. Stroj tak prišíva kábel s vysokou presnosťou podľa programu a to nielen v jednotlivých radoch, ale i v oblúkoch.
Programovanie
Každá vyšívacia hlava je elektronicky riadená s presným podávaním káblu v smere prišívania. Rozstupy jednotlivých stehov môžu byť jednoducho nastavené v závislosti na type a priemere káblu, ktorý je prišívaný. Stroj tak prišíva kábel s vysokou presnosťou podľa programu a to nielen v jednotlivých radoch, ale i v oblúkoch.
Automatizovaný výrobný proces
Stroj bol vyvinutý za účelom vysokej produktivity pre zjednodušenú a automatizovanú výrobu.
Voliteľné Príslušenstvo
Upínanie materiálu

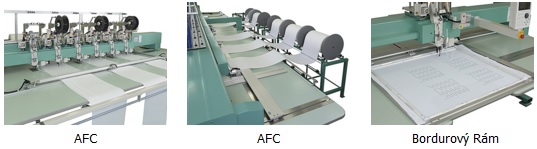

Upínanie je dôležitým faktorom pre optimálnu efektivitu výroby. Pre malé série, kde je požadovaná vysoká flexibilita, je vhodné použiť štandardné metódy upínania pomocou bordurového rámu s klipsy. U veľkých sérií sa doporučuje inštalovať automatický systém upínania AFC, ktorý zaisťuje automatické posúvanie materiálu a upnutie v ráme (pneumatické riadenie).
Automatický podávač

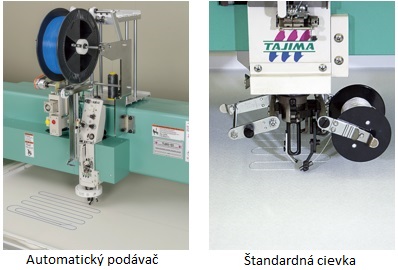

Pre bežnú kusovú a malosériovú výrobu sa doporučuje na stroj inštalovať štandardnú cievku s návinom odporového káblu. Cievka sa otáča okolo osi ihly v smere šitia. Nevýhodou je relatívne malý návin káblu na cievke s jej častou výmenou. Výhodou cievky je však možnosť neobmedzeného počtu otáčok okolo osi ihly. U veľkých sérií je doporučeno využiť automatický podávač s rotačným prstencom, ktorý poskytuje možnosť dvoch otáčok káblu okolo osi ihly (až 720 stupňov - u väčšiny výrobných programov je dostačujúcich 360 stupňov). Kábel sa odvíja automaticky z veľkej cievky. Podávač je možné kombinovať s automatickým odstrihom káblu, automatickou detekciou kontaktu ihly s prišívaným káblom a systémom AFC (automatickým podávačom metráže). Automatický podávač vždy zaistí presné podávanie potrebného množstva káblu.
Detekcia kontaktu s ihlou
Detekcia kontaktu ihly a kabelu je systém senzorov, ktorý kontroluje, že pri prišívaní káblu nedochádza ku kontaktu ihly s káblom. Zabraňuje se tak poškodeniu izolácie odporového káblu.
Automatický odstrih
Toto zariadenie zabezpečuje automatický odstrih káblu podľa programu a zaisťuje vysokú produktivitu. Automatický odstrihový mechanizmus sa doporučuje inštalovať na stroje s vysokým počtom hláv.
Variabilita
Vysoká životnosť vyhrievania
Niektoré konvenčné metódy výroby vyhrievaných textílií sa používajú k výrobe lepenia dvoch vrstiev, medzi ktorými je položený odporový kábel. Tieto vrstvy sú v zapätí pod tlakom spoločne zalisované a zlepené. Tento proces však môže kábel poškodiť a ďalšia vrstva materiálu zvyšuje tepelnú izoláciu vyhrievanej časti. Špeciálny stroj TAJIMA na prišívanie odporového káblu obidva problémy eliminuje. Kábel je přišívaný priamo na zvolené textílie. Po prišití nie sú potrebné žiadne dokončovacie operácie, akou je napríklad zmienené lisovanie. Prišitý kábel zároveň nestráca svoju pružnosť. Na prišitie káblu sa používa štandardný Cik-Cak steh.
Rotačný prstenec s podávačom

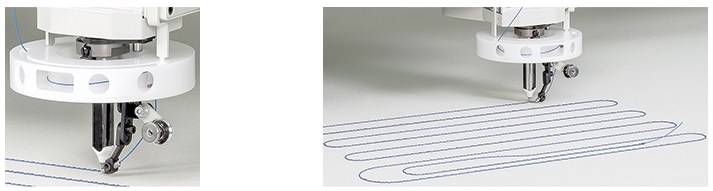

Rotačný prstenec zvyšuje možnosť prišívania káblu v otočení až 720 stupňov. Môžu tak byť vytvárané viac komplikované vyhrievania. Na ilustrácii nižšie je zobrazené vyhrievanie s položením káblu v rotácii 180 stupňov.
Variabilita použitia
Vo výrobe môžu byť použité rôzne druhy odporových káblov rôznej hrúbky a to s izoláciou alebo aj bez izolácie. Stroj je vybavený radou nástavcov pre podávač, aby bola poskytnutá maximálna variabilita pre použitý typ káblu.
Nadštandardné vybavenie
Centrálne mazanie
Viachlavové vyšívacie automaty je možné vybaviť systémom automatického centrálneho mazania, ktoré maže jednotlivé mechanické komponenty (chapače, prevody, ...) podľa nastaveného intervalu mazania na ovládacom panele vyšívacieho stroja.

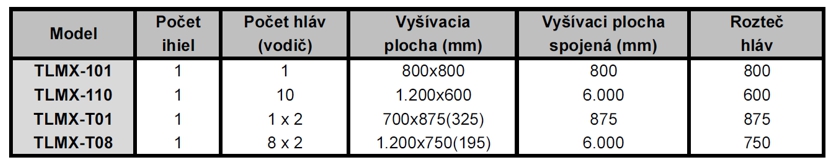

Špecifikácia
